Устройства поэлементного контроля батареи УПКБ:
Характеристики не указаны
Описание товара
Устройства поэлементного контроля батареи УПКБ-М предназначены для дистанционного контроля напряжения и температуры каждого элемента или моноблока аккумуляторной батареи в электропитающих устройствах УЭПС-3, УЭПС-3К и УЭПС-5К, а также в системах контроля и мониторинга других установок электропитания с номинальным выходным напряжением 24-60 В.
Использование УПКБ-М позволяет оперативно выявить нарушение нормального режима работы аккумуляторной батареи, что увеличивает срок ее службы, повышает надежность системы в целом и уменьшает затраты на обслуживание батареи. Сосотояние каждого элемента аккумуляторной батареи определяется путем контроля напряжения на его клеммах и температуры корпуса. Значения параметров передаются по интерфейсу RS-485.
Состав и принцип работы

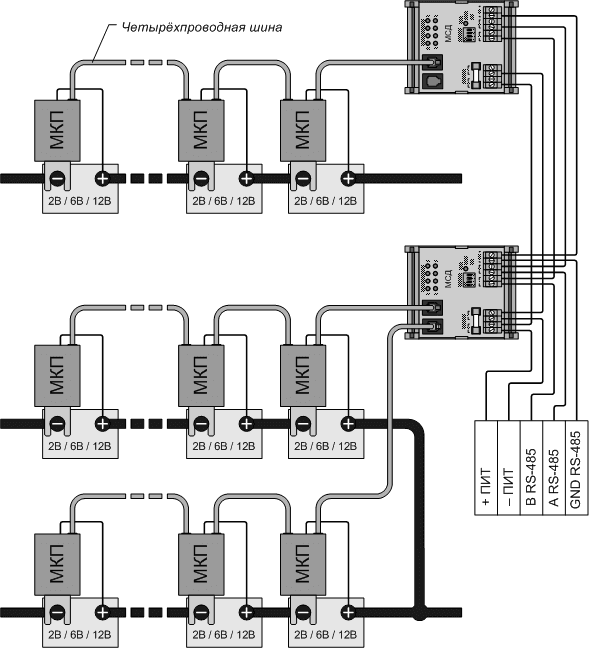

УПКБ-М состоит из двух модулей: сбора данных (МСД) и от одного до восьми модулей контроля параметров (МКП), соединенных между собой 4-х проводной цифровой шиной по принципу гирлянды.
МКП устанавливается на каждый элемент аккумуляторной батареи и подключается к его клеммам. МКП питается от контролируемого элемента. Все данные передаются в МСД по цифровой шине.
МСД собирает информацию, получаемую от МКП, и формирует пакеты для передачи по цифровой шине RS-485. МСД может находиться на расстоянии от батареи. Питание МСД может осуществляться от выхода ЭПУ или от аккумуляторной батареи. МСД выполнен в конструктиве, предназначенном для установки на DIN-рейку.
Технические характеристики
| Напряжение питания модуля сбора данных (МСД) | 18–72 В |
| Напряжение питания модуля контроля параметров (МКП) | 1,7–16,2 В |
| Номинальная погрешность контроля напряжения 2 В элементов | 0,01 В |
| Номинальная погрешность контроля напряжения 6 В моноблоков | 0,03 В |
| Номинальная погрешность контроля напряжения 12 В моноблоков | 0,05 В |
| Диапазон контроля температуры | 0–70°С |
| Погрешность контроля температуры | 1°С |
| Ток потребления | 7 мА |
| Масса | 0,1 к |
