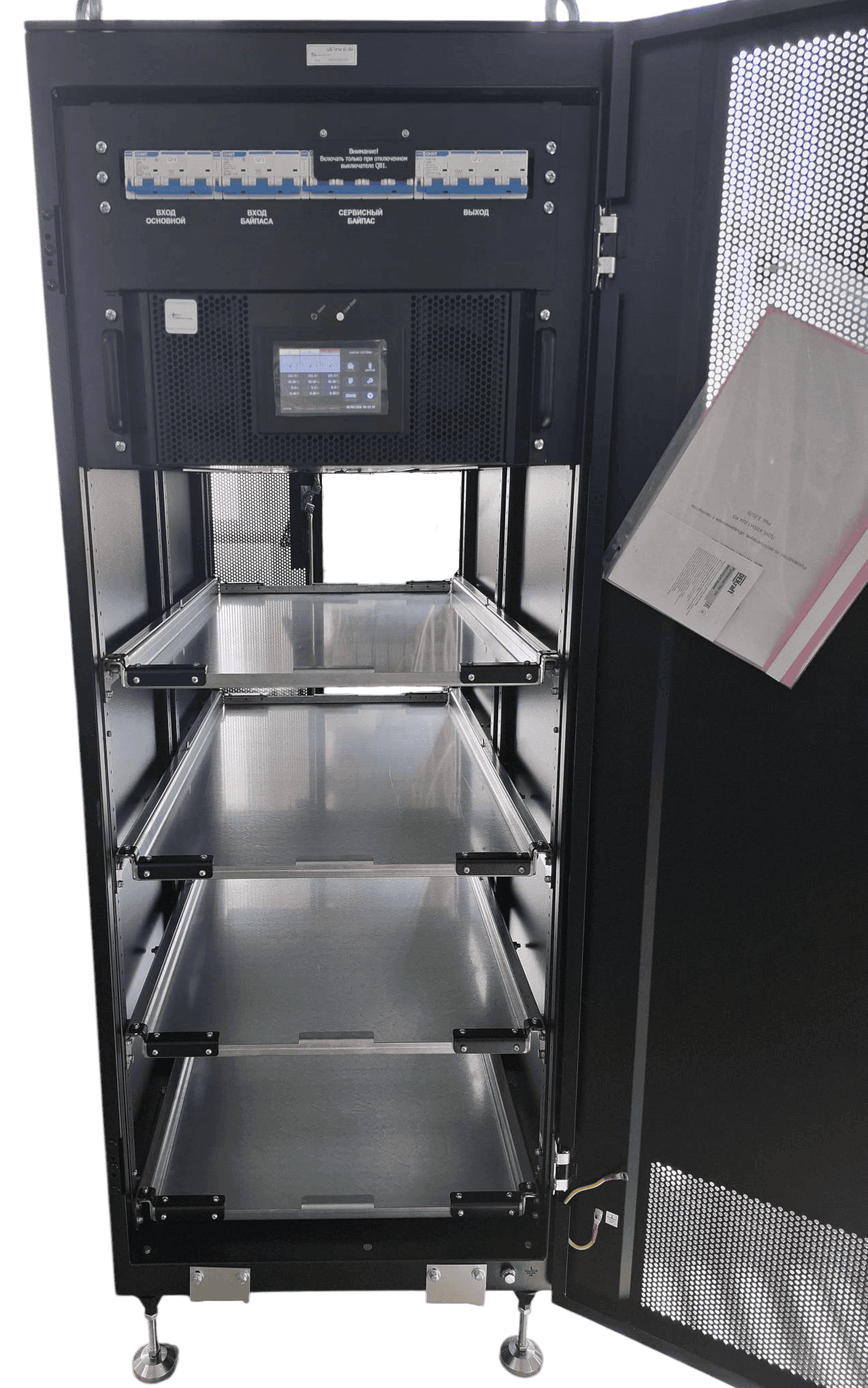

19'' ИБП Титан 3в1 10-20кВт (с опциональным шкафом для установки ИБП, авт. выкл. и АБ):

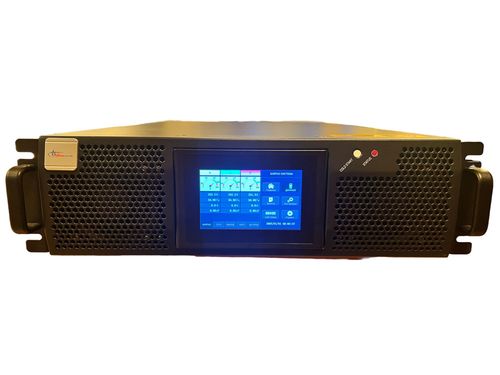

ИБП Титан 25кВА 2
Декларация ЕАЭС ИБП Титан 6-40кВА, ИБП Юпитер 6-60кВАPDF (53.6 KB) СХЕМЫ ПРОЕКТИРОВЩИКАМ ИБП Титан 25кВА 3в1ZIP (469.6 KB)

Характеристики

Вход: кол-во фаз
3
Выход: кол-во фаз
1
Выходная мощность
10000 Вт
Мощность (ВА)
10000 ВА
Исполнение, форм-фактор
19''
Высота
3U
Степень защиты
IP20
Модульный
Нет
SNMP слот
Да
Встроенные АКБ
Нет
Входная сеть
380/400/415В (3 фазы + нейтраль + PE)
Входное напряжение
304-478В (полная мощность), 228-304В (со снижением мощности)
Коэффициент мощности (по входу)
>0,99 (полная нагрузка)
Номинальная частота (по входу)
50/60 Гц
Входной диапазон частот
40~70 Гц
Коэффициент нелинейных искажений входного тока, THDi
<3% (полная линейная нагрузка)
Раздельная сеть, основная и резервная (сеть байпаса)
Регулируется перемычками на клеммах ИБП
Выходное напряжение
220/230/240В
Коэффициент мощности (по выходу)
1
Номинальная частота (по выходу)
50/60Гц
Установившееся отклонение выходного напряжения
±1%
Установившееся отклонение выходной частоты
±0,1%
Коэффициент нелинейных искажений выходного напряжения, THDu
<1,5% при линейной нагрузке; <6% при нелинейной нагрузке
Крест фактор нагрузки
3:1
Напряжение аккумуляторной батареи
±240 В (480В), по умолчанию
Количество подключаемых 12В блоков АКБ
40шт., возможно от 36 до 44шт.
Мощность зарядного устройства
20% от мощности ИБП
Максимальный ток заряда АБ
8,86А при 40шт. АБ 12В в 1-ой группе
Холодный старт
Да
Перегрузка
110%, 60 мин; 125%, 10 мин; 150%, 1 мин; >150%, 200 мс
БАЙПАС Перегрузка
125% продолжительно; 130%, 10 мин; 150%, 1 мин; >150%, 1 с.
КПД
нормальный режим - 95,5%; режим ECO - 98%; режим батареи - 95%
Уровень шума
менее 65дБ при нагрузке 100%; менее 62дБ при нагрузке 45%
Дисплей
Сенсорный цветной LCD+LED+Кнопочное управление
Интерфейсы

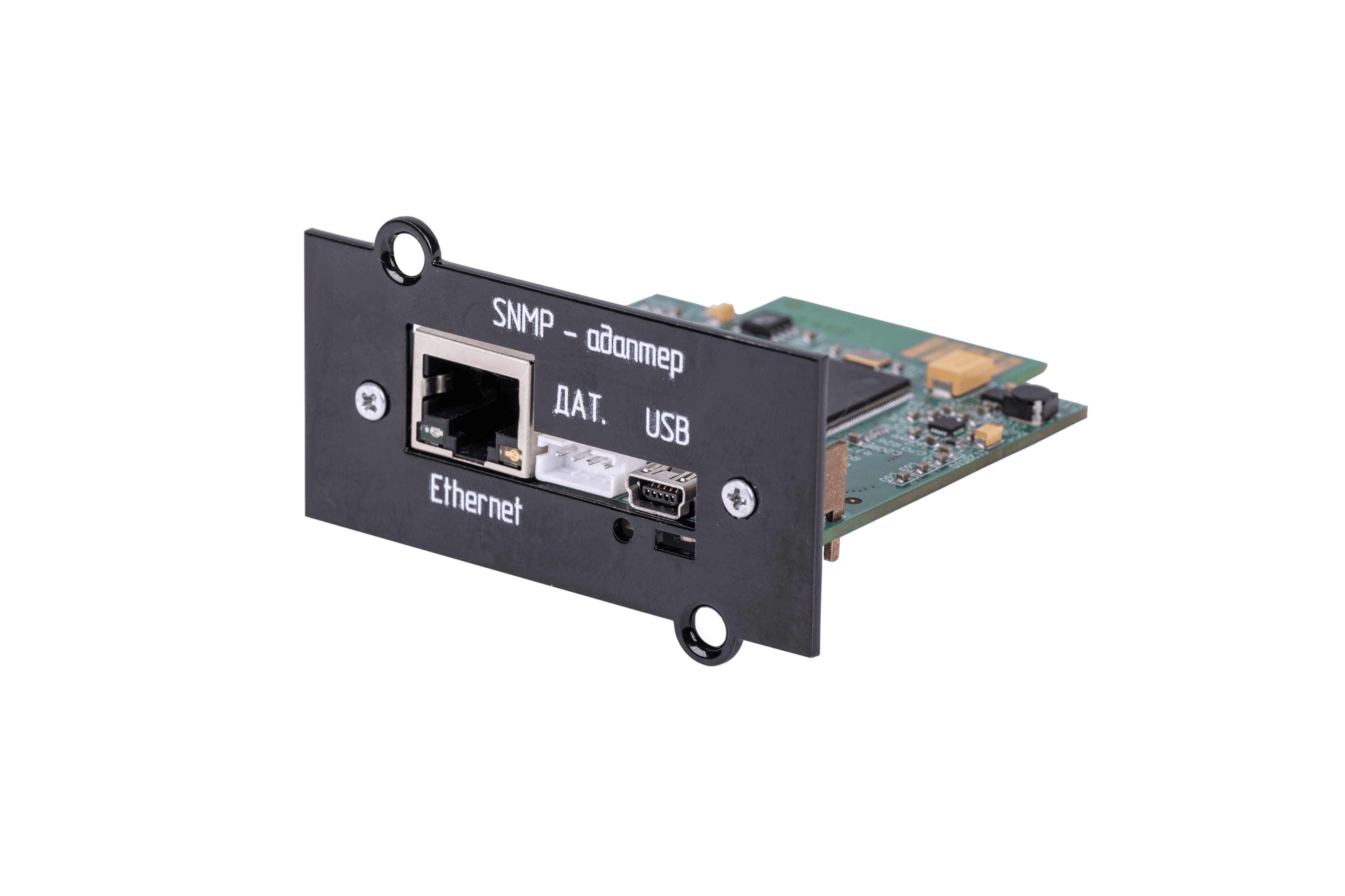

RS232, RS485, карта программируемых сухих контактов; опционально SNMP-карта, комплект параллельной работы, датчик температуры и влажности
Рабочая температура
0…+40C
Относительная влажность воздуха
<95 %
Вес
25кг
Габаритные размеры (ШxГxВ), мм
438x780x130

Сравнение моделей — Электрические параметры

Модель Вход: кол-во фазВыход: кол-во фазВыходная мощностьМощность (ВА)
ИБП Титан 15кВА3110000 Вт10000 ВА
ИБП Титан 25кВА3120000 Вт20000 ВА

Сравнение моделей — Физические характеристики

Модель Исполнение, форм-факторВысотаСтепень защиты
ИБП Титан 15кВА19''3UIP20
ИБП Титан 25кВА19''3UIP20

Сравнение моделей — Особенности и опции

Модель МодульныйSNMP слотВстроенные АКБ
ИБП Титан 15кВАНетДаНет
ИБП Титан 25кВАНетДаНет

Сравнение моделей — Дополнительно

Модель Входная сетьВходное напряжениеКоэффициент мощности (по входу)Номинальная частота (по входу)Входной диапазон частотКоэффициент нелинейных искажений входного тока, THDiРаздельная сеть, основная и резервная (сеть байпаса)Выходное напряжениеКоэффициент мощности (по выходу)Номинальная частота (по выходу)Установившееся отклонение выходного напряженияУстановившееся отклонение выходной частотыКоэффициент нелинейных искажений выходного напряжения, THDuКрест фактор нагрузкиНапряжение аккумуляторной батареиКоличество подключаемых 12В блоков АКБМощность зарядного устройстваМаксимальный ток заряда АБХолодный стартПерегрузкаБАЙПАС ПерегрузкаКПДУровень шумаДисплейИнтерфейсыРабочая температураОтносительная влажность воздухаВесГабаритные размеры (ШxГxВ), мм
ИБП Титан 15кВА380/400/415В (3 фазы + нейтраль + PE)304-478В (полная мощность), 228-304В (со снижением мощности)>0,99 (полная нагрузка)50/60 Гц40~70 Гц<3% (полная линейная нагрузка)Регулируется перемычками на клеммах ИБП220/230/240В150/60Гц±1%±0,1%<1,5% при линейной нагрузке; <6% при нелинейной нагрузке3:1±240 В (480В), по умолчанию40шт., возможно от 36 до 44шт.20% от мощности ИБП8,86А при 40шт. АБ 12В в 1-ой группеДа110%, 60 мин; 125%, 10 мин; 150%, 1 мин; >150%, 200 мс125% продолжительно; 130%, 10 мин; 150%, 1 мин; >150%, 1 с.нормальный режим - 95,5%; режим ECO - 98%; режим батареи - 95%менее 65дБ при нагрузке 100%; менее 62дБ при нагрузке 45%Сенсорный цветной LCD+LED+Кнопочное управлениеRS232, RS485, карта программируемых сухих контактов; опционально SNMP-карта, комплект параллельной работы, датчик температуры и влажности0…+40C<95 %25кг438x780x130
ИБП Титан 25кВА380/400/415В (3 фазы + нейтраль + PE)304-478В (полная мощность), 228-304В (со снижением мощности)>0,99 (полная нагрузка)50/60 Гц40~70 Гц<3% (полная линейная нагрузка)Регулируется перемычками на клеммах ИБП220/230/240В150/60Гц±1%±0,1%<1,5% при линейной нагрузке; <6% при нелинейной нагрузке3:1±240 В (480В), по умолчанию40шт., возможно от 36 до 44шт.20% от мощности ИБП8,86А при 40шт. АБ 12В в 1-ой группеДа110%, 60 мин; 125%, 10 мин; 150%, 1 мин; >150%, 200 мс125% продолжительно; 130%, 10 мин; 150%, 1 мин; >150%, 1 с.нормальный режим - 95,5%; режим ECO - 98%; режим батареи - 95%менее 65дБ при нагрузке 100%; менее 62дБ при нагрузке 45%Сенсорный цветной LCD+LED+Кнопочное управлениеRS232, RS485, карта программируемых сухих контактов; опционально SNMP-карта, комплект параллельной работы, датчик температуры и влажности0…+40C<95 %30кг438x780x130
